Como cortar cálices de forma alinhada
Boa noite amigos e clientes, como estão? Hoje explico na teoria o corte alinhado de cálices com segmentos gastos, etapa inicial do repastilhamento de brocas diamantadas de perfuração, e também apresentarei um projeto de Corta Cálice. Após ler o artigo, dê uma espiada em nosso site, nele você encontra segmentos diamantados duráveis para repastilhar suas brocas.
Angulatura de corte
Para que o corte da ponta de cálice gasta seja executado de forma alinhada, devemos utilizar a angulatura de 90º entre a broca gasta e o disco de corte da esmerilhadeira. Visualize a ilustração abaixo.

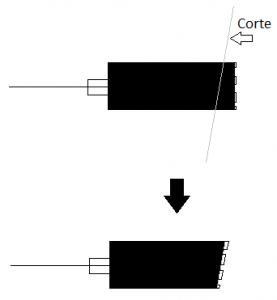

Abaixo, analisaremos as consequências de cortes com angulatura diferente de 90º, cortes onde a broca não se apresenta em nível ou o disco de corte esteja em diagonal.
1 – Parte das pastilhas entram em contato com o concreto antes de outras, gerando grande força mecânica de cisalhamento na solda dessas pastilhas. Nessas ocasiões há uma grande probabilidade de perda das sessões diamantadas.
2 – Caso o desalinhamento de corte do cálice for mínimo, há a possibilidade do desgaste das pastilhas até o alinhamento. Porém durante o processo de desgaste até o alinhamento, gera-se fortes trepidações nos motores de perfuração, causando folgas.
Após verificarmos a angulatura correta de corte e também as consequências destes desalinhados, conheceremos as ferramentas indicadas para obter cortes alinhados.
– Para brocas até 112mm de diâmetro – A ferramenta indicada de maior praticidade e facilidade, que encontramos em qualquer loja de ferramentas leves para construção civil é a Serra Policorte para ferro. Esta ferramenta possui um pequeno torno/morsa em sua base (indicado em vermelho) o qual auxilia o alinhamento do corte em 90º.
– Para brocas de diâmetros variados (32mm à 508mm) – Nestas ocasiões, para que nossa ferramenta seja capaz de cortar tubos de diâmetros maiores devemos nos ater em alguns pontos importantes no projeto. O ponto inicial que devemos levar em conta é que o corte de diâmetros de tubos maiores deve percorrer uma trajetória em toda circunferência, visto que não é possível executar corte único em tubos maiores pois a área de corte do maior disco disponível é 120mm, o que necessitaria grande força de corte, o que tornaria inviável esse tipo de execução. Para corte de tubos de diâmetros variados, devemos fabricar uma ferramenta específica com essa capacidade. Há inúmeras formas de projeto que atendem essa necessidade. Abaixo disponibilizamos as ilustrações do projeto de Corta Cálice em que utilizamos no início das atividades da empresa. Projeto esse que atendeu todas as demandas de repastilhamento dos anos interiores.

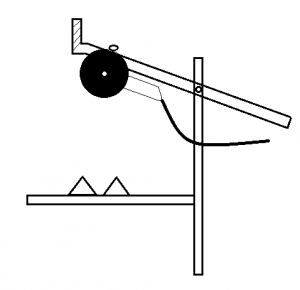

Visualize a vista lateral da ferramenta:
Visualize a vista superior abaixo:
Analisando as especificações e materiais utilizados, vemos as bodas do equipamento fabricado com cantoneira de aço 6 x 6 cm, bem como o local o qual serve de base da broca gasta a ser cortada. Já para torre de sustentação do braço, utilizamos 2 perfis retangulares 6 x 3cm, assim como o braço para sustentação da esmerilhadeira 4”.
Fabrique essa ferramenta em sua empresa ou em uma tornearia mais próxima e acabe com a dor de cabeça para cortar cálices de brocas acima de 112mm. É de suma importância respeitar os esquadros na fabricação desta ferramenta para obter cortes precisos com angulatura de 90º entre a broca e disco de corte da esmerilhadeira.
Espero ter lhes ajudado de alguma forma.
Yohan
